聚脲防水涂料（Spray Polyured Waterproofing Coating）是引進國外先進技術，結合國內重點項目施工工藝要求研發的一種無溶劑、無污染、高反應型防護涂料。
產品說明
本品是一種A、B雙組分、無溶劑、快速固化的綠色環保彈性防水材料，依據成膜反應基團不同而分為高彈噴涂（純）聚脲防水涂料（JNC）和高彈噴涂聚氨酯(脲)(俗稱半聚脲)彈性防水涂料（JNJ），按物理性能分為Ⅰ型和Ⅱ型。A、B組分在專用噴涂設備的噴槍內混合噴出，快速反應固化生成彈性體防水膜。
高彈噴涂（純）聚脲防水涂料A組分是由端羥基化合物與異氰酸酯反應制得的半預聚物；B組分是由端氨基樹脂和端氨基擴鏈劑組成的混合物，并不得含有任何羥基成份和催化劑，但允許含有少量顏料及分散的助劑。高彈噴涂聚氨酯(脲)(俗稱半聚脲)彈性防水涂料A組分是由端羥基化合物與異氰酸酯反應制得的半預聚物；B組分是端羥基樹脂或端氨基樹脂與端氨基擴鏈劑組成的混合物，在B組分中可以含有用于提高反應活性的催化劑，允許含有少量顏料及分散的助劑。

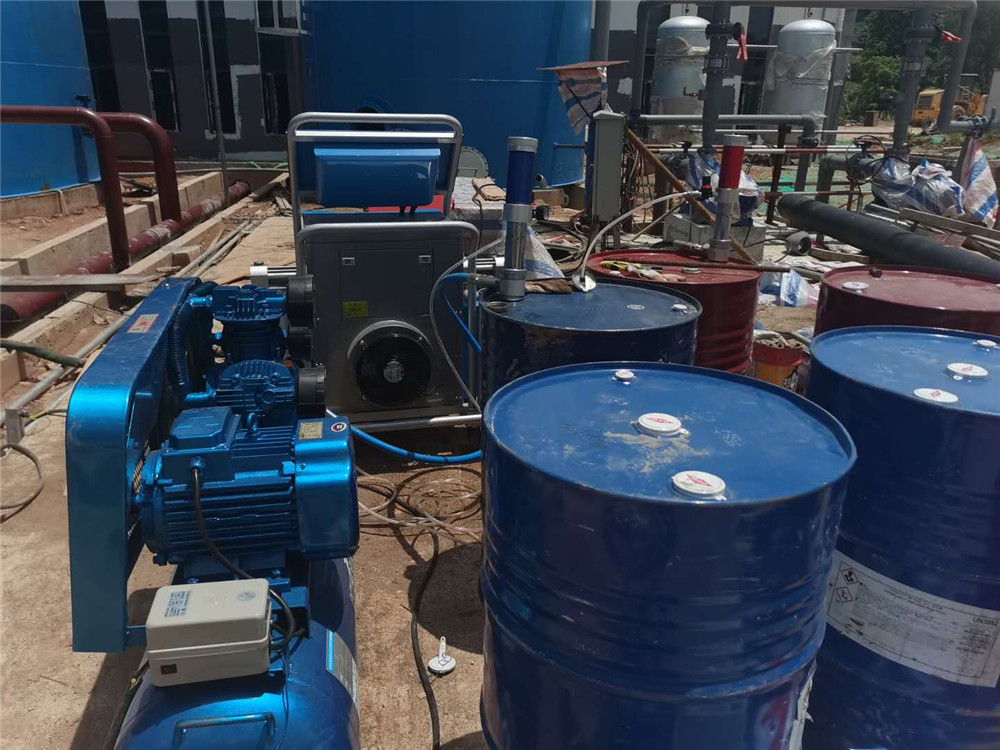

本產品成膜時需要采用特殊專業施工機械噴涂成型，其優異的理化性能指標、便捷的施工工藝、防水防腐系統的整體性，以及環保性是其他任何一種傳統防護材料及技術無法企及，被廣泛地用于城市地鐵、高速鐵路、隧道橋梁、水利機電、海洋化工、軍民兩用項目之防水、防腐、耐磨“兩防一耐”工程。
產品特點
l、 固化迅速，凝膠，3分鐘可達到強度， 立面連續噴涂無流掛
2、 100%固含量（voc=0）,完全符合環保要求
3、 涂層致密、連續、光滑、無接縫，防水、防腐性優越
4、 施工時對溫/濕度不敏感
5、 熱穩定性強，可在-50~150℃短時氣溫沖擊
6、 物理性能優異，強度好，伸長率高
7、 對各種固體材料（鋼、鋁、銅、PU/EPS泡沫，木材、紙張，玻璃等）均有優良的附著力
8、 耐侯性好（指脂肪族），戶外長期使用無粉化、無開裂、無脫落
9、 抗燃阻燃性好，著火蔓延率低，并可自熄
l0、 施工快捷，單臺設備日施工面積S≥1000
性能指標
本品外觀：A料為粘稠液體 ；B料 為微黃色透明液體。機器噴涂時（料溫55℃～65℃ 體積比1：1） 不流動時間為15±2s。
1、基本性能：
序號
項目
指標
Ⅰ
Ⅱ
1
拉伸強度（MPa）≥
10
16
2
斷裂伸長率（%）≥
300
450
3
撕裂強度（N/mm）≥
40
50
4
低溫彎折-40℃
無剝離、無開裂
5
不透水2h
金屬網孔徑0.5±0.1mm
0.4MPa不透水
0.4MPa不透水
6
≥粘接強度（MPa）
對水泥砂或砼
2.0或基材破壞
2.5或基材破壞
7
固體含量（%）≥
96
98
8
凝膠（s）（常溫）≤
45
45
9
表干時間（s）（常溫）≤
120
120
10
吸水率（%）≤
5.0
5.0
11
加熱伸縮率（%）伸長≤
1.0
1.0
收縮≥
-1.0
-1.0
2、特殊性能：
序號
項目
指標Ⅰ
指標Ⅱ
1
耐沖擊性/(㎏.m) ≥
0.6
1.0
2
耐磨性/750g/500r（mg）≤
40
30
3
硬度（Shore A）≥
70
80
應用領域
適用于國家重點工程項目建筑物之所有混凝土表面、金屬罐體和管道內外表面“兩防一耐”（防水、防腐、耐磨）分項工程，已廣泛應用于城市地鐵、高速鐵路、隧道橋梁、水利機電、石油化工、海洋鉆探、軍民兩用等工程領域。
包裝運輸
1、A料和B料均用鍍鋅金屬桶包裝，內容物凈重分為200kg/桶和40kg/桶。
2、運輸中嚴防日曬雨淋，嚴禁接近火源，防止碰撞，保證包裝完好無損。
3、本品應密封儲存于陰涼、通風、干燥倉庫中，嚴禁接觸火源。在20℃環境溫度下儲存期為6個月。當環境溫度低于15℃，B料有時會出現結晶現象；如果出現結晶應立即烘烤加溫后按正常（或理想）條件儲存。
