料在槍嘴處?kù)F化混合充分，

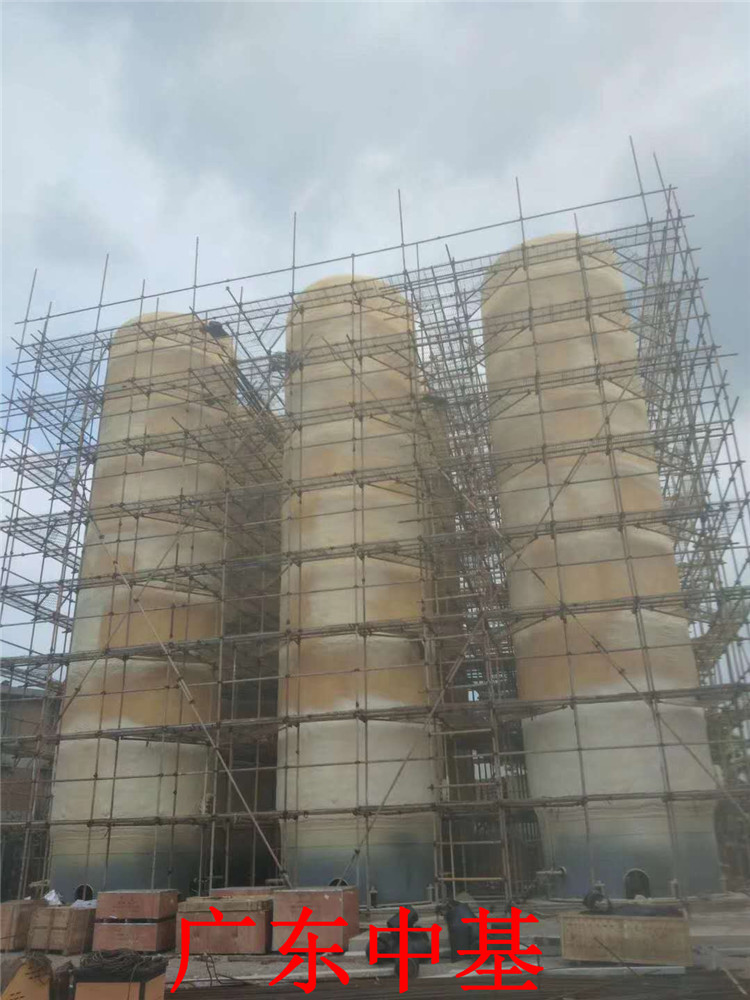

隨即均勻噴涂在建筑物外墻表面，讓聚氨酯混合料在墻面上發(fā)生化學(xué)反應(yīng)，自由發(fā)泡形成連續(xù)的聚氨酯硬泡保溫層。噴涂成型的聚氨酯硬泡保溫層由均勻細(xì)膩的泡沫層與極薄堅(jiān)硬的表皮層構(gòu)成，
平均密度為40~50kg/m3， 成型的保溫層導(dǎo)熱系數(shù)小，
平均≤0.025W/（m·K），機(jī)械強(qiáng)度高、吸水率低、與基層墻體粘結(jié)強(qiáng)度高。影響噴涂發(fā)泡質(zhì)量的因素主要有：
1）墻體基層。建筑物外墻被涂表面要無(wú)穢塵、無(wú)油污、無(wú)潮氣等、無(wú)凹凸不平物等，必要時(shí)，應(yīng)先進(jìn)行清洗、清理、剔除。否則對(duì)噴涂聚氨酯硬泡的附著力、保溫性、平整度都有較大的影響。
2）環(huán)境溫度與墻體表面溫度。噴涂聚氨酯發(fā)泡較合適的溫度范圍應(yīng)是10℃~35℃，溫度特別是墻體表面的溫度對(duì)施工影響很大。由于混凝土及磚墻蓄熱系數(shù)大，其表面溫度在秋冬季節(jié)，通常較環(huán)境溫度低，此時(shí)噴涂聚氨酯泡沫施工就必須嚴(yán)格控制好施工溫度。溫度低于10℃時(shí)，泡沫容易從墻體上脫落、起鼓，并且泡沫密度明顯增大，浪費(fèi)原材料，因此低于10℃時(shí)，不宜施工。溫度高于35℃時(shí)，發(fā)泡劑損耗太大，同樣影響發(fā)泡效果。
3）水分對(duì)噴涂發(fā)泡的影響。由于異氨酸酯中（-NCO-）基團(tuán)容易和水發(fā)生反應(yīng)生成含脲鍵結(jié)構(gòu)，
因此建筑物外墻噴涂聚氨酯硬泡施工前，應(yīng)先刷一道聚氨酯防潮底漆，以消除水及水汽的影響。雨天一般嚴(yán)禁施工。
4）風(fēng)的影響。聚氨酯硬泡噴涂施工都在室外進(jìn)行，當(dāng)風(fēng)速超過(guò)5m/s 時(shí)， 發(fā)泡過(guò)程中的熱量損失太大，
原料損耗過(guò)大，成本增加，并且噴涂時(shí)霧化的液滴易隨風(fēng)飛散，對(duì)環(huán)境造成污染。因而當(dāng)風(fēng)速超過(guò)5m/s
時(shí)，不宜施工。施工必要時(shí)，可用防風(fēng)帷幕加以解決。
5）噴涂厚度的確定。噴涂聚氨酯硬泡時(shí)，一次噴涂的厚度對(duì)質(zhì)量、成本也有很大影響。聚氨酯噴涂外墻外保溫施工時(shí)，由于聚氨酯泡沫的良好保溫性，保溫層厚度不大，一般為2.0~3.5cm，此時(shí)一次噴涂的厚度要求不要超過(guò)1.0cm，以保證噴涂保溫層表面的平整度能控制在1.0~1.5cm
范圍內(nèi)。
后就可進(jìn)行界面處理，即涂刷聚氨酯界面劑。一般涂刷界面劑的時(shí)間不要超過(guò)4h。這是因?yàn)椋l(fā)泡0.5h
后，聚氨酯硬泡強(qiáng)度基本達(dá)到最佳強(qiáng)度的80%以上，尺寸變化率小于5%，
聚氨酯硬泡已處于相對(duì)穩(wěn)定狀態(tài)，適宜盡早將其保護(hù)起來(lái)。聚氨酯界面劑涂刷24h 終凝后即可進(jìn)行抹灰工序施工。
